在工業領域中，壓縮空氣作為一種重要的動力源，被廣泛應用于各種生產過程。而壓縮空氣鋁合金管道則是傳輸壓縮空氣的關鍵基礎設施，其設計與安裝的質量直接影響到壓縮空氣系統的運行效率、穩定性以及安全性。本文將為您詳細解讀壓縮空氣鋁合金管道從設計到安裝的全流程。

一、設計階段

（一）需求分析

在設計壓縮空氣鋁合金管道之前，首先要進行全面且深入的需求分析。這需要與使用方進行充分溝通，了解其生產工藝對壓縮空氣的具體需求，例如各個用氣設備所需的壓力、流量大小 ，是間歇性用氣還是連續性用氣等。同時，還要考慮未來的發展規劃，預留一定的擴展空間，以適應企業可能的生產規模擴大或設備更新。

（二）系統規劃

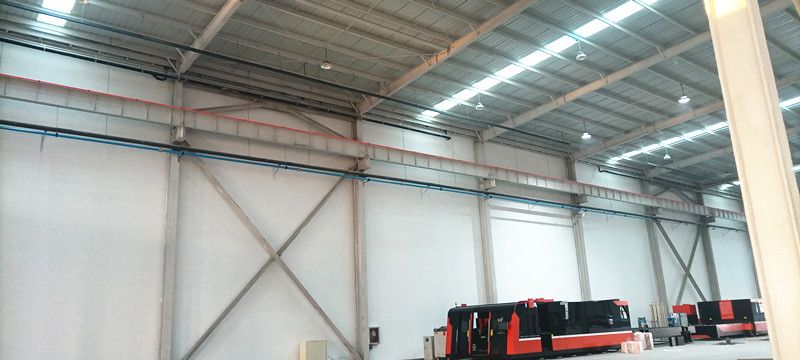

1. 確定管道布局：根據用氣設備的分布位置，結合廠房的空間結構，規劃出合理的管道走向。應盡量減少管道的彎頭和不必要的分支，以降低空氣在傳輸過程中的壓力損失和阻力。例如，對于直線距離較遠的用氣點，可以采用直線敷設的主管，再通過支管連接到各個設備，避免迂回曲折的管道布局。

2. 計算管徑：管徑的選擇至關重要，它直接關系到壓縮空氣的流速和壓力損失。通常依據壓縮空氣的流量和允許的壓力降來計算管徑。一般來說，流速過高會導致壓力損失增大、能耗增加，還可能產生噪音和振動；流速過低則可能造成管道內積水、雜質沉積等問題。在實際計算中，可以參考相關的工程手冊和計算公式，如達西公式等，并結合實際經驗進行修正。

3. 考慮壓力損失：在整個管道系統中，壓力損失是不可避免的，它包括沿程壓力損失和局部壓力損失。沿程壓力損失主要由管道內壁的摩擦阻力引起，與管道長度、粗糙度以及空氣流速等因素有關；局部壓力損失則產生于管道的彎頭、閥門、變徑等部位。在設計時，需要準確計算這些壓力損失，并確保在到達用氣設備時，壓縮空氣的壓力仍能滿足其工作要求。可以通過增加管徑、優化管道布局、選擇阻力系數小的管件等方式來降低壓力損失。

（三）材料選擇

鋁合金管道因其具有輕質、高強度、耐腐蝕、安裝方便等優點，成為壓縮空氣傳輸?shù)睦硐脒x擇。在選擇鋁合金管道時，要關注其材質、規格和質量標準。常見的鋁合金材質有6061、6005等，不同材質的機械性能和耐腐蝕性有所差異，應根據具體的使用環境和壓力要求進行選擇。同時，要確保管道的壁厚符合設計要求，以保證其耐壓能力。此外，還需配套選擇質量可靠的管件，如彎頭、三通、直接頭、法蘭等，管件的連接方式應與管道相適配，確保連接的密封性和牢固性。

（四）繪制設計圖紙

設計圖紙是施工的重要依據，它應詳細準確地表達出管道系統的各個細節。圖紙內容包括平面布置圖、剖面圖、軸測圖等。在平面布置圖中，要清晰標注出管道的走向、位置、與建筑物和其他設備的相對關系；剖面圖則展示管道在不同高度上的布置情況；軸測圖能夠直觀地呈現管道系統的三維結構，便于施工人員理解和安裝。圖紙上還應注明管道的管徑、材質、連接方式，以及管件、閥門、支架等的規格和位置，并附上詳細的技術說明和施工要求。

二、安裝前準備

（一）材料和工具準備

1. 材料驗收：在安裝前，對采購的鋁合金管道及管件進行嚴格的質量驗收。檢查管道和管件的外觀是否有劃傷、變形、裂紋等缺陷，測量其尺寸是否符合設計要求，核對產品的質量證明文件和檢驗報告。只有驗收合格的材料才能用于安裝，確保整個管道系統的質量從源頭得到保障。

2. 工具配備：準備齊全安裝所需的工具，如管道切割機、打磨機、電鉆、扳手、測量工具（卷尺、水平儀、經緯儀等）、密封膠、潤滑劑等。工具的質量和精度直接影響到安裝的質量和效率，因此要選擇性能良好、精度符合要求的工具，并在使用前進行檢查和調試。

（二）現場勘察和清理

1. 現場勘察：安裝人員要對施工現場進行仔細勘察，熟悉現場的環境條件，包括建筑物結構、地面平整度、空間高度等。確認與管道安裝相關的預留孔洞、預埋件的位置和尺寸是否準確，檢查現場是否存在影響安裝的障礙物，如其他管道、設備、線纜等。如果發現問題，應及時與相關部門溝通協調，制定解決方案。

2. 場地清理：清理施工現場，清除雜物、灰塵和積水，為管道安裝創造良好的作業條件。在安裝區域設置明顯的警示標識，防止無關人員進入，確保施工安全。對于需要在高空或狹窄空間作業的部位，要搭建穩固的腳手架或操作平臺，并配備必要的安全防護設施。

（三）技術交底

在正式安裝前，由設計人員或技術負責人向施工人員進行技術交底。詳細講解設計圖紙的要求、施工工藝、質量標準、安全注意事項等內容，使施工人員對整個安裝過程有清晰的了解。施工人員如有疑問，應及時提出，確保技術交底的效果。通過技術交底，能夠避免施工過程中出現錯誤和誤解，保證安裝工作的順利進行。

三、安裝階段

（一）支架安裝

1. 確定支架位置：根據設計圖紙，在建筑物的梁、柱、墻壁等結構上確定支架的安裝位置。支架的間距應根據管道的管徑、重量、工作壓力以及支撐方式等因素合理確定，一般不宜過大，以免管道出現下垂或變形。對于水平管道，支架間距通常在2 - 3米之間；對于垂直管道，支架間距可適當加大，但也不宜超過4米。在管道的彎頭、三通、閥門等部位，應增設支架，以增強管道的穩定性。

2. 安裝支架：根據支架的類型和安裝方式，進行支架的安裝。常見的支架有吊架、托架、管卡等。吊架一般通過膨脹螺栓或預埋吊鉤固定在天花板或梁上，使用吊桿將管道吊起；托架則安裝在墻壁或地面上，用于支撐水平管道；管卡主要用于固定較小管徑的管道，通過螺栓將管道緊固在支架上。在安裝支架時，要確保其安裝牢固，水平度和垂直度符合要求，避免出現松動、歪斜等情況。

（二）管道切割和加工

1. 管道切割：根據設計要求的長度，使用管道切割機對鋁合金管道進行切割。切割時，要保證切割面平整、垂直于管道軸線，避免出現切口傾斜、毛刺等問題。對于管徑較小的管道，可以使用手動割刀進行切割；對于管徑較大的管道，則需使用電動切割機或鋸床。切割完成后，用打磨機或銼刀對切口進行打磨處理，去除毛刺和氧化鐵等雜質，使切口表面光滑。

2. 管道坡口加工：如果管道采用焊接連接，需要對管口進行坡口加工。坡口的形式和尺寸應根據焊接工藝和管道壁厚來確定，常見的坡口形式有V形、U形等。坡口加工可以使用坡口機或打磨機進行，加工后的坡口表面應平整、光潔，無裂紋、分層等缺陷。在坡口加工完成后，要將管道內的鐵屑和雜物清理干凈，防止其進入管道系統。

（三）管道連接

1. 連接方式選擇：鋁合金管道的連接方式有多種，常見的有焊接、法蘭連接、卡箍連接、螺紋連接等。不同的連接方式適用于不同的工況和管徑范圍。焊接連接具有強度高、密封性好的優點，適用于高壓、大管徑的管道連接，但焊接工藝要求較高，需要專業的焊接設備和技術人員；法蘭連接安裝和拆卸方便，便于維修和更換管道，適用于需要經常拆卸的部位或與設備、閥門的連接；卡箍連接具有安裝速度快、密封性好、抗震性能強等特點，適用于中低壓管道的連接；螺紋連接適用于小管徑、低壓的管道連接，操作簡單，但連接強度相對較低。在實際安裝中，應根據管道的設計要求、工作壓力、使用環境等因素合理選擇連接方式。

2. 連接操作：

焊接連接：在進行焊接前，要對管道接口進行清潔處理，去除油污、水分、氧化膜等雜質，以保證焊接質量。根據管道的材質和壁厚，選擇合適的焊接工藝和焊接材料，如氬弧焊、氣保焊等。焊接過程中，要嚴格控制焊接參數，如電流、電壓、焊接速度等，確保焊縫的質量和外觀。焊接完成后，對焊縫進行外觀檢查，如有氣孔、裂紋、未焊透等缺陷，應及時進行修補。對于重要的管道系統，還需進行無損檢測，如射線探傷、超聲波探傷等，以確保焊縫內部質量符合要求。

法蘭連接：將法蘭盤分別焊接或螺紋連接在管道兩端，然后在法蘭盤之間加裝密封墊片，如橡膠墊片、金屬纏繞墊片等。使用螺栓將兩個法蘭盤緊固在一起，緊固時要按照對稱、均勻的原則進行，確保法蘭連接的密封性和緊固性。在安裝法蘭時，要保證法蘭面與管道軸線垂直，避免出現偏斜，影響連接質量。

卡箍連接：先將卡箍的兩半部分分別套在兩根待連接的管道上，然后在管道接口處安裝密封橡膠圈。將兩根管道對齊，使密封橡膠圈位于接口中心位置，再將卡箍的兩半部分合攏，使用螺栓將卡箍緊固。卡箍連接時，要注意卡箍的型號與管道管徑相匹配，密封橡膠圈的質量良好，安裝位置正確，以確保連接的密封性和可靠性。

螺紋連接：在管道端部加工外螺紋，在管件或設備接口處加工內螺紋。在螺紋上涂抹適量的密封膠或纏上生料帶，然后將管道與管件或設備進行螺紋連接。連接時，要注意螺紋的旋向和擰緊力矩，避免出現松動或過緊的情況。螺紋連接完成后，檢查連接處是否密封良好，如有泄漏，應及時進行處理。

（四）閥門和配件安裝

1. 閥門安裝：根據設計要求，在管道系統中安裝各類閥門，如截止閥、止回閥、安全閥、減壓閥等。閥門的安裝位置應便于操作和維護，一般應安裝在水平管道上，閥桿應垂直向上。在安裝閥門前，要檢查閥門的型號、規格是否符合設計要求，閥門的開關是否靈活，密封性能是否良好。安裝時，要按照閥門的指示方向正確安裝，確保閥門的正常工作。對于安全閥，在安裝后還需進行調試和校驗，使其開啟壓力和回座壓力符合設計要求。

2. 配件安裝：除了閥門外，管道系統中還需要安裝一些其他配件，如過濾器、干燥器、壓力表、溫度計等。過濾器用于過濾壓縮空氣中的雜質，應安裝在靠近用氣設備的前端；干燥器用于去除壓縮空氣中的水分，可根據需要選擇合適的干燥方式和安裝位置；壓力表和溫度計用于監測管道內壓縮空氣的壓力和溫度，應安裝在便于觀察的位置。在安裝配件時，要注意其接口與管道的連接方式和密封性能，確保配件能夠正常工作，準確顯示相關參數。

（五）管道系統的固定和調整

1. 管道固定：在完成管道連接和閥門、配件安裝后，要對整個管道系統進行固定，防止管道在運行過程中出現位移、振動或變形。將管道安裝在預先安裝好的支架上，使用管卡、螺栓等將管道與支架固定牢固。對于穿越樓板、墻壁的管道，要設置套管，并在套管與管道之間填充防火、防水、密封的材料，如防火泥、密封膠等，以保證管道的安全運行和建筑物的結構完整性。

2. 管道調整：對管道系統進行全面檢查和調整，確保管道的水平度、垂直度和坡度符合設計要求。使用水平儀、經緯儀等測量工具對管道進行測量，如有偏差，應及時進行調整。對于水平管道，其水平度偏差一般不應超過2‰；對于垂直管道，其垂直度偏差一般不應超過3‰。同時，要檢查管道的連接部位是否牢固，閥門和配件的安裝是否正確，如有問題，應及時進行整改。

四、測試與調試階段

（一）壓力測試

1. 測試準備：在進行壓力測試前，要對管道系統進行全面檢查，確保管道安裝完畢，連接牢固，閥門和配件安裝正確且處于關閉或規定的狀態。準備好測試所需的設備和工具，如試壓泵、壓力表、溫度計、安全防護設施等。選擇合適的試壓介質，一般情況下，對于壓縮空氣管道，可使用潔凈的水或壓縮空氣作為試壓介質。如果使用水試壓，在試壓后要及時將水排凈，并對管道進行干燥處理，防止管道生銹。

2. 測試過程：將試壓泵與管道系統連接，向管道內緩慢充入試壓介質，同時排盡管道內的空氣。當壓力升至試驗壓力的10%時，暫停充壓，對管道系統進行初步檢查，如有泄漏或異常情況，應及時處理。然后繼續充壓，速度不宜過快，一般控制在0.3MPa/min左右。當壓力達到試驗壓力后，穩壓10 - 30分鐘，檢查管道系統有無變形、泄漏等情況。如無異常，將壓力降至設計壓力，再穩壓30分鐘，以無壓降、無滲漏為合格。在壓力測試過程中，要密切關注壓力表的變化和管道系統的運行情況，如有異常，應立即停止試壓，并采取相應的措施進行處理。

（二）泄漏檢查

在壓力測試合格后，對管道系統進行泄漏檢查。可采用涂抹肥皂水、使用氣體檢測儀等方法對管道的連接部位、閥門、配件等進行檢查。涂抹肥皂水時，將肥皂水均勻地涂抹在檢查部位，如有氣泡產生，說明該處存在泄漏，應標記并進行修復。使用氣體檢測儀時，根據檢測儀的操作說明進行檢測，如檢測到泄漏，儀器會發出報警信號，指示泄漏位置。對于發現的泄漏點，要及時進行處理，可根據泄漏的原因和部位，采取重新緊固、更換密封件、補焊等方法進行修復。修復后，再次進行泄漏檢查，直至管道系統無泄漏為止。

（五）管道系統的固定和調整

1. 管道固定：在完成管道連接和閥門、配件安裝后，要對整個管道系統進行固定，防止管道在運行過程中出現位移、振動或變形。將管道安裝在預先安裝好的支架上，使用管卡、螺栓等將管道與支架固定牢固。對于穿越樓板、墻壁的管道，要設置套管，并在套管與管道之間填充防火、防水、密封的材料，如防火泥、密封膠等，以保證管道的安全運行和建筑物的結構完整性。

2. 管道調整：對管道系統進行全面檢查和調整，確保管道的水平度、垂直度和坡度符合設計要求。使用水平儀、經緯儀等測量工具對管道進行測量，如有偏差，應及時進行調整。對于水平管道，其水平度偏差一般不應超過2‰；對于垂直管道，其垂直度偏差一般不應超過3‰。同時，要檢查管道的連接部位是否牢固，閥門和配件的安裝是否正確，如有問題，應及時進行整改。

3. 運行監測：在系統調試完成后，對壓縮空氣系統進行一段時間的運行監測，記錄各項運行參數，如壓力、流量、溫度、耗電量等。通過對運行數據的分析，評估管道系統的性能和運行效果，及時發現潛在的問題，并采取相應的措施進行優化和改進。同時，建立設備運行檔案，為今后的維護和管理提供依據。

五、驗收與維護

（一）驗收

壓縮空氣鋁合金管道安裝完成并經過測試和調試合格后，應組織相關人員進行驗收。驗收內容包括管道系統的安裝質量、壓力測試報告、泄漏檢查記錄、系統調試報告等。驗收人員應根據設計文件、相關標準規范以及合同要求，對管道系統進行全面檢查和評估。如發現問題，應及時要求施工單位進行整改，整改合格后再次進行驗收，直至驗收合格為止。驗收合格后，辦理相關的驗收手續，移交工程資料。

（二）維護

1. 定期檢查：建立定期檢查制度，對壓縮空氣管道系統進行定期檢查。檢查內容包括管道的外觀是否有腐蝕、變形、損壞等情況，連接部位是否松動，閥門和配件的運行是否正常，支架是否牢固等。定期檢查壓力表、溫度計等儀表的準確性，如有誤差，應及時進行校準或更換。通過定期檢查，及時發現并處理潛在的問題，確保管道系統的安全運行。

2. 維護保養：根據管道系統的運行情況和使用環境，制定合理的維護保養計劃。定期對管道進行清潔，去除表面的灰塵、油污和雜質，防止腐蝕。對閥門和配件進行潤滑和保養，確保其開關靈活，密封性能良好。對于易損件，如密封墊、過濾器濾芯等，要按照規定的周期進行更換。在寒冷地區，冬季要采取保溫措施，防止管道內的壓縮空氣結冰，損壞管道和設備。

3. 故障處理：當管道系統出現故障時，要及時進行處理。根據故障現象和報警信息，分析故障原因，采取相應的措施進行修復。如管道發生泄漏，應立即停止供氣，查找泄漏點并進行修復；如閥門故障，應及時更換閥門或進行維修；如空壓機出現故障，應按照空壓機的維修手冊進行檢修。在故障處理過程中，要做好安全防護措施，防止事故擴大。

壓縮空氣鋁合金管道從設計到安裝是一個復雜而嚴謹?shù)倪^程，每個環節都關系到整個系統的性能和安全。只有在設計階段充分考慮各種因素，精心規劃；在安裝前做好充分準備，嚴格按照規范和要求進行施工；在測試與調試階段認真細致，確保系統運行正常；在驗收與維護階段嚴格把關，定期進行維護保養，才能保證壓縮空氣鋁合金管道系統長期、穩定、高效地運行，為工業生產提供可靠的壓縮空氣保障。
